Титан занимает особое место в современной промышленности благодаря уникальному сочетанию высокой прочности, малого веса и превосходной коррозионной стойкости. Титановые сплавы широко применяются в авиакосмической промышленности, медицинской технике, химическом машиностроении и энергетике. Однако обработка титана резанием представляет значительные технологические сложности, требующие специальных знаний и подходов.
Неправильно выбранные режимы резания или инструмент могут привести к быстрому выходу из строя дорогостоящей оснастки, порче заготовки и существенным экономическим потерям. При стоимости титановых заготовок в несколько раз превышающей стоимость стальных, экономическая важность правильной технологии обработки становится критической. В данной статье рассматриваются особенности токарной обработки титана, выбор инструмента, оптимальные режимы резания и практические рекомендации для достижения высокого качества обработки.

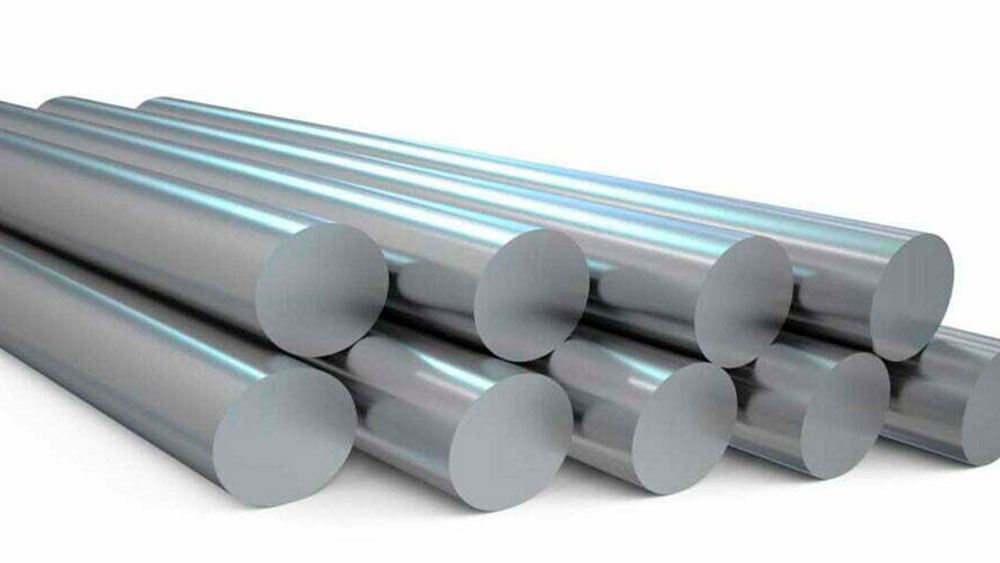

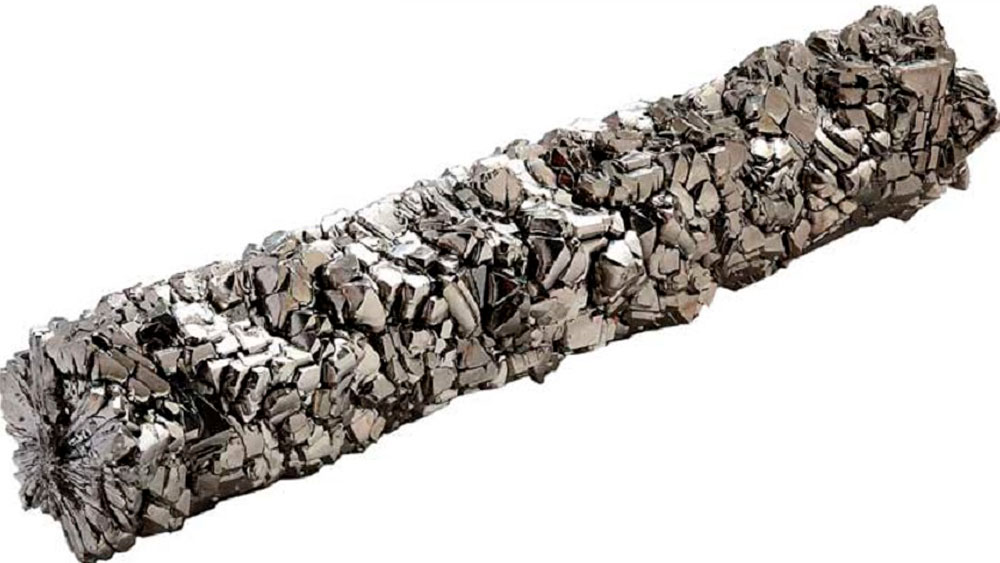

Свойства титана и его сплавов
Понимание физико-механических свойств титана является основой для разработки эффективной технологии обработки. Плотность титана составляет 4,5 г/см³, что почти в два раза меньше плотности стали, при этом прочностные характеристики сопоставимы или превышают показатели конструкционных сталей. Это обеспечивает высокое отношение прочность/вес, что делает титановые сплавы незаменимыми в авиастроении.
Модуль упругости титана (110 ГПа) примерно в два раза ниже, чем у стали. Это свойство существенно влияет на процесс обработки, вызывая упругие деформации заготовки под действием сил резания, что особенно критично для тонкостенных деталей.
Высокая температура плавления (1668°C) обеспечивает термостойкость, но одновременно затрудняет процесс резания.
Критическими для обработки являются следующие свойства титана. Низкая теплопроводность (около 17 Вт/м·К) приводит к концентрации тепла в зоне резания и быстрому нагреву режущей кромки. Высокая химическая активность при повышенных температурах вызывает налипание материала на инструмент и интенсивный адгезионный износ. Склонность к упрочнению при пластической деформации (наклеп) ухудшает обрабатываемость при повторных проходах инструмента.
Проблемы при токарной обработке титана
Тепловые проблемы являются основной сложностью при обработке титановых сплавов. Низкая теплопроводность материала препятствует отводу тепла от зоны резания, что приводит к быстрому нагреву режущей кромки до критических температур. Локальный нагрев может достигать 800-1000°C, вызывая термические деформации заготовки и изменения в микроструктуре материала. Термоциклирование при прерывистом резании особенно разрушительно воздействует на инструмент.
Износ инструмента при обработке титана происходит по нескольким механизмам одновременно. Адгезионный износ проявляется в виде налипания титана на переднюю поверхность инструмента, что приводит к образованию нароста и ухудшению качества поверхности. Абразивный износ вызывается твердыми включениями и продуктами окисления титана. Диффузионный износ происходит на атомарном уровне при высоких температурах резания, когда элементы инструментального материала диффундируют в стружку. Термический износ проявляется в виде растрескивания и выкрашивания режущей кромки при резких температурных изменениях.
Проблемы с обеспечением точности обработки связаны с низким модулем упругости титана. Упругие деформации тонкостенных деталей под действием сил резания приводят к отклонениям размеров и формы. Склонность к вибрациям из-за низкой жесткости материала ухудшает качество поверхности и точность обработки. Остаточные напряжения, возникающие после обработки, могут вызывать коробление деталей при последующих операциях или в процессе эксплуатации.
Качество поверхности при обработке титана часто не соответствует требованиям из-за склонности материала к образованию задиров и налипанию на инструмент.
Выбор режущего инструмента
Материал режущих пластин играет решающую роль в успешной обработке титановых сплавов. Твердые сплавы остаются основным выбором для большинства применений. Предпочтение отдается мелкозернистым сплавам группы K (K10, K20), обладающим высокой вязкостью и стойкостью к термоциклированию. Современные сплавы с многослойными покрытиями TiAlN, AlCrN значительно повышают стойкость инструмента за счет снижения адгезии и теплоизоляционных свойств покрытий.
Керамические пластины применяются для высокоскоростной обработки титана, обеспечивая скорости резания до 400 м/мин. Оксидно-карбидные керамики показывают хорошие результаты благодаря химической инертности по отношению к титану. Сверхтвердые материалы (CBN и алмазные пластины) используются в специальных случаях, например, для финишной обработки или при работе с композитными материалами на основе титана.
Геометрия режущей части должна быть оптимизирована для снижения сил резания и температуры. Передний угол выбирается положительным (10-20°) для уменьшения усилий резания и температуры деформации. Задний угол увеличивается до 8-12° для предотвращения трения задней поверхности о заготовку. Угол наклона главной режущей кромки делается отрицательным (от -5° до -15°) для отвода стружки от обработанной поверхности и повышения прочности кромки.
Радиус при вершине выбирается большим (0.8-1.6 мм) для обеспечения прочности режущей кромки и снижения концентрации напряжений. Особое внимание уделяется качеству подготовки режущих кромок — они должны быть острыми, без сколов и дефектов. Передние поверхности полируются для снижения адгезии. Конструкция инструмента должна предусматривать специальные канавки для эффективного отвода стружки и виброгасящие элементы в державке.
Режимы резания и технологические параметры
Скорость резания является критическим параметром при обработке титана. Для твердосплавного инструмента рекомендуемые скорости составляют 50-120 м/мин в зависимости от марки сплава и условий обработки.
Технически чистый титан обрабатывается на больших скоростях, чем высоколегированные сплавы.
Подача и глубина резания выбираются исходя из принципа избегания малых нагрузок на инструмент. Рекомендуемая подача составляет 0.1-0.4 мм/об, при этом малые подачи нежелательны из-за интенсивного наклепа материала. Глубина резания варьируется от 0.5 до 3.0 мм. Важно следовать принципу «легкие проходы или тяжелые резы» — избегать средних режимов, которые вызывают вибрации и неравномерный износ инструмента.
Охлаждение и смазка имеют критическое значение для успешной обработки титана. Обильное охлаждение является обязательным условием, так как перегрев приводит к быстрому разрушению инструмента. Применяются различные типы СОЖ: водные эмульсии для общих случаев, масляные СОЖ для чистовой обработки, сжатый воздух для некоторых операций. Подача СОЖ должна осуществляться под высоким давлением (10-40 атм) для обеспечения эффективного охлаждения и удаления стружки.
Перспективной технологией является криогенное охлаждение жидким азотом, которое позволяет значительно повысить скорости резания.
Практические рекомендации и советы
Подготовка к обработке титана требует особого внимания к деталям. Заготовка должна быть тщательно проверена на отсутствие альфированного слоя, который образуется при высокотемпературной обработке и значительно ухудшает обрабатываемость. Станок настраивается для обеспечения максимальной жесткости системы — заготовка закрепляется надежно, вылеты инструмента и заготовки минимизируются. СОЖ подготавливается заранее, проверяется ее концентрация и чистота. Шпиндель балансируется для исключения вибраций.
Контроль процесса обработки включает мониторинг ключевых параметров. Температура резания контролируется визуально по цвету стружки или с помощью тепловизионной техники. Вибрации и характерный звук являются индикаторами состояния процесса — появление скрежета или писка сигнализирует о проблемах. Износ инструмента проверяется регулярно, не дожидаясь критического состояния. Размеры деталей контролируются в процессе обработки из-за возможных температурных деформаций.
Типичные ошибки при обработке титана и их последствия хорошо известны.
- Недостаточное охлаждение приводит к перегреву и быстрому износу инструмента.
- Малые подачи вызывают наклеп и резкое ухудшение обрабатываемости.
- Работа тупым инструментом увеличивает усилия и температуру резания.
- Прерывистое резание создает термоциклирование и разрушение режущей кромки.
Экономические аспекты обработки титана требуют взвешенного подхода. Высокая стоимость инструмента должна сопоставляться с производительностью и качеством обработки.
Планирование замены инструмента осуществляется по фактическому износу, а не по времени работы.
Специальные случаи обработки
Обработка тонкостенных деталей из титана требует специальных приемов. Базирование осуществляется с минимальными усилиями зажима, применяются поддерживающие приспособления и люнеты. Усилия резания минимизируются за счет острого инструмента и оптимальной геометрии. Используются виброгасящие державки и специальные демпфирующие устройства.
Растачивание глубоких отверстий в титане осложнено проблемами отвода стружки и подачи СОЖ. Применяются специальные расточные оправки с внутренним подводом СОЖ. Стружка должна надежно дробиться и удаляться из зоны резания. Для глубоких отверстий используются специальные низковязкие СОЖ с хорошими смазывающими свойствами.
Нарезание резьбы в титановых деталях выполняется с особыми предосторожностями.
Изготовление грязевой втулки из титанового сплава для повышения срока службы в агрессивных средах.
Заключение
Успешная токарная обработка титана и его сплавов требует комплексного подхода, учитывающего особые свойства этого материала. Ключевыми факторами являются правильный выбор инструмента с оптимальной геометрией, грамотно подобранные режимы резания и эффективное охлаждение. Только сочетание этих элементов обеспечивает высокое качество обработки при приемлемой экономической эффективности.
Развитие технологий обработки титана идет по пути создания новых инструментальных материалов, совершенствования систем охлаждения и внедрения адаптивного управления процессом резания. Современные CAM-системы позволяют оптимизировать траектории обработки с учетом специфики титановых сплавов. При внедрении технологий обработки титана на производстве необходимо обеспечить соответствующую подготовку персонала и техническое оснащение участка.
