Качество чертежа напрямую влияет на результат токарных работ, сроки изготовления и итоговую стоимость заказа. Правильно подготовленный чертеж экономит время на согласованиях, исключает переделки и позволяет токарю сразу приступить к изготовлению детали. Неполные или некорректные чертежи приводят к остановкам производства, дополнительным затратам и разочарованию заказчика. В данной статье рассматриваются практические аспекты подготовки технической документации для токарных работ, которые помогут получить качественный результат в оговоренные сроки.
Основные требования к чертежу

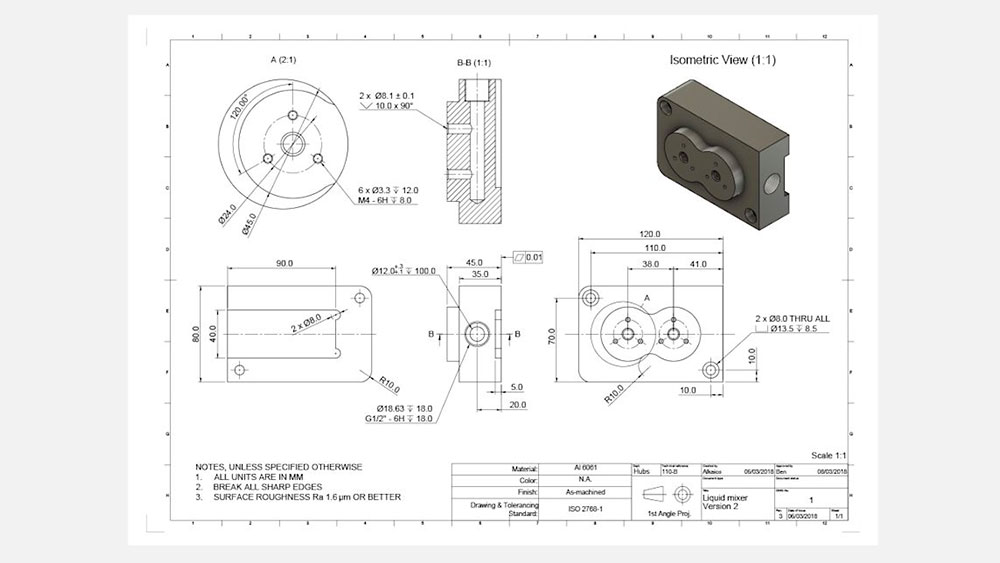

Грамотно подготовленный чертеж должен содержать всю необходимую информацию для изготовления детали. Обязательными элементами являются все размеры — диаметры цилиндрических поверхностей, длины участков, радиусы скруглений и фасок. Каждый размер должен быть четко указан и не требовать додумывания со стороны исполнителя. Особое внимание уделяется допускам и посадкам — квалитетам точности и предельным отклонениям для сопрягаемых поверхностей.
Шероховатость поверхности указывается для всех обрабатываемых участков. Если особые требования отсутствуют, достаточно указать общую шероховатость в технических требованиях. Материал детали должен быть обозначен полностью — марка стали или сплава с указанием соответствующего ГОСТа. Масштаб изображения выбирается так, чтобы все элементы детали были хорошо видны и размеры легко читались.
Проекции и виды располагаются согласно стандартам. Главный вид должен наиболее полно показывать форму детали и расположение основных элементов. Для сложных деталей необходимы дополнительные виды, разрезы и сечения, дающие полное представление о геометрии. Выносные элементы используются для детализации мелких конструктивных особенностей — резьб, канавок, фасок.
Техническое оформление чертежа должно обеспечивать четкость и читаемость.
Размеры и их простановка
Принципы простановки размеров имеют решающее значение для правильного изготовления детали. Размеры проставляются от базовых поверхностей — торцов, осей симметрии, важных плоскостей. Это обеспечивает технологичность обработки и точность выполнения. Функциональные размеры, критически важные для работы детали, выделяются и обозначаются с соответствующими допусками.
Размерные цепи строятся логично, с правильной последовательностью и замыкающими звеньями. Важно избегать дублирования размеров, которое может привести к противоречиям и невыполнимым требованиям.
Каждый размер должен указываться только один раз в наиболее подходящем месте.
Типичными ошибками в размерах являются недостающие размеры, заставляющие токаря додумывать конструкцию, и избыточные размеры, создающие противоречия в размерных цепях. Неправильный выбор баз усложняет обеспечение требуемой точности и может сделать изготовление детали экономически нецелесообразным.
Допуски и технические требования
Допуски указываются только там, где это действительно необходимо для функционирования детали. Сопрягаемые поверхности — посадочные места под подшипники, валы, резьбовые соединения — обязательно должны иметь указанные допуски. Функциональные размеры, влияющие на работоспособность изделия, также требуют нормирования точности. Межосевые расстояния важны для точного позиционирования сопрягаемых деталей.
Для поверхностей, не участвующих в сопряжениях, достаточно указать общие допуски в технических требованиях, например: «Неуказанные предельные отклонения размеров: H14, h14, ±IT14/2».
Выбор квалитетов точности должен быть экономически обоснован. Квалитеты IT6-IT7 применяются для точных посадок и ответственных соединений, но значительно удорожают изготовление. IT8-IT9 подходят для большинства машиностроительных применений при средней точности. IT10-IT12 используются для свободных размеров, не влияющих на функциональность.
Шероховатость поверхности назначается исходя из условий работы детали. Ra 0.8-1.6 мкм требуется для рабочих поверхностей, подверженных износу или участвующих в точных сопряжениях. Ra 3.2-6.3 мкм достаточно для большинства нерабочих поверхностей. Особые требования предъявляются к уплотнительным поверхностям, где шероховатость может достигать Ra 0.2-0.4 мкм.
Материалы и термообработка
Указание материала должно быть полным и однозначным. Марка стали обозначается согласно действующим ГОСТам, например: «Сталь 45 ГОСТ 1050-2013» или «Сталь 12Х18Н10Т ГОСТ 5632-2014». При возможности использования заменителей это указывается в технических требованиях. Состояние поставки материала влияет на обрабатываемость и должно быть определено — нормализованное, улучшенное, отожженное.
Особые требования к материалу указываются отдельно: немагнитность для приборостроения, коррозионная стойкость для химической промышленности, пищевая безопасность для пищевого оборудования.
Термическая обработка назначается при необходимости получения определенных механических свойств. Указываются конкретные виды термообработки — закалка, отпуск, нормализация, цементация. Твердость готовой детали обозначается в соответствующих единицах — HRC для закаленных сталей, HB для улучшенных. Для поверхностного упрочнения указывается глубина термообработки.
Особенности токарных операций

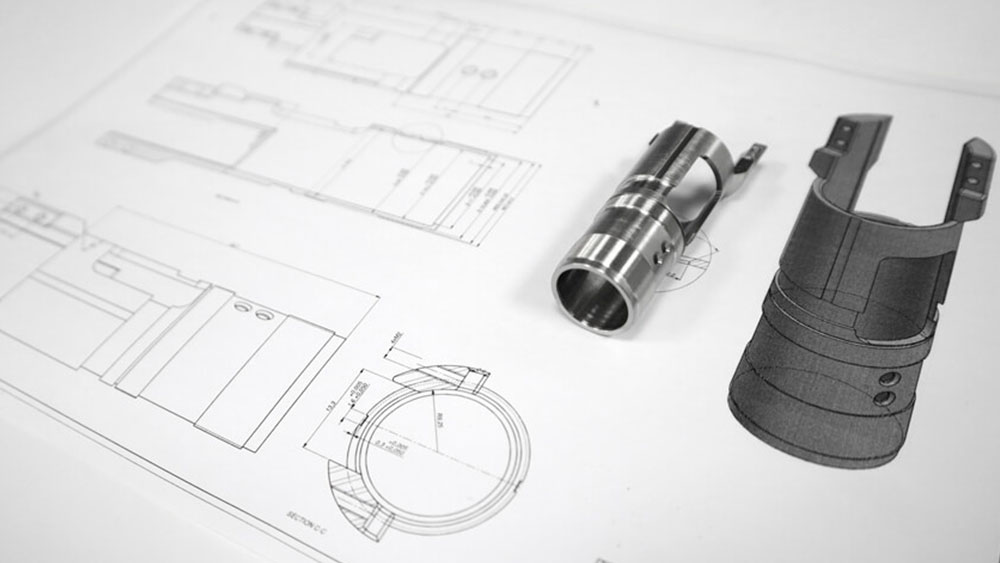

Технологичность конструкции детали существенно влияет на возможность и стоимость изготовления. Деталь должна иметь возможность надежного базирования в патроне, центрах или специальном приспособлении.
Все обрабатываемые поверхности должны быть доступными для режущего инструмента с учетом габаритов резцедержателей и ограничений станка.
Резьбовые соединения требуют полного обозначения — тип резьбы (метрическая, трубная, трапецеидальная), основные размеры, шаг, класс точности. Например: «M20×1.5-6H» или «Tr40×6-7H». Указывается длина резьбы полного профиля и размеры фасок или заходов. Метод контроля резьбы — проходными и непроходными калибрами или резьбовыми кольцами.
Канавки и проточки должны соответствовать возможностям стандартного инструмента. Размеры канавок для выхода резьбы стандартизированы и указываются согласно справочным данным. Технологические проточки для последующего шлифования делаются с учетом размеров шлифовальных кругов. Радиусы галтелей ограничены радиусами режущего инструмента — обычно R0.5-R3.0 мм.
Экономические аспекты
Требования чертежа напрямую влияют на стоимость изготовления детали. Необоснованно высокая точность может увеличить стоимость в 2-3 раза из-за необходимости дополнительных операций, специального инструмента и контрольных измерений. Сложная геометрия требует специальной оснастки и увеличивает время обработки.
Труднодоступные поверхности вынуждают использовать специальный инструмент или дополнительные переустановки детали.
Выбор материала влияет как на стоимость заготовки, так и на сложность обработки — нержавеющие стали и титановые сплавы требуют особых режимов резания и инструмента.
Опытный токарь может предложить альтернативные решения для упрощения конструкции без ущерба для функциональности. Технологические изменения формы или размеров часто позволяют значительно снизить стоимость изготовления. Разумные компромиссы между точностью и ценой помогают оптимизировать соотношение качество/стоимость.
Практические советы и чек-лист
Перед передачей заказа исполнителю необходимо проверить комплектность чертежа. Все размеры должны быть проставлены, допуски указаны для ответственных поверхностей, материал определен однозначно. Качество печати или электронного файла должно обеспечивать четкое чтение всех элементов чертежа.
Спорные моменты лучше обсудить заранее, до начала изготовления.
Чек-лист для самопроверки включает основные элементы: все диаметры указаны, все длины проставлены, материал определен, допуски на сопрягаемые поверхности назначены, шероховатость указана, количество деталей определено, резьба полностью обозначена, технические требования сформулированы.
Взаимодействие с токарем должно быть конструктивным. Обсуждение технологических возможностей помогает выявить проблемные места и найти оптимальные решения. Уточнение непонятных моментов экономит время и предотвращает ошибки. Реалистичное согласование сроков изготовления учитывает сложность детали и загрузку производства.
Типичные ошибки и их последствия
Наиболее частые проблемы возникают из-за неполных размеров, что приводит к остановке работы и необходимости уточнений. Завышенная точность без функционального обоснования вызывает неоправданное удорожание. Неуказанный или неправильно обозначенный материал приводит к неверному выбору заготовки и режимов обработки.
Недоступная для обработки геометрия может сделать изготовление детали невозможным на имеющемся оборудовании. Противоречия в размерных цепях создают невыполнимые требования.
Предотвращение ошибок достигается консультациями с опытным технологом на этапе проектирования.
Заключение
Качественная подготовка чертежа является залогом успешного выполнения заказа на токарные работы. Время, потраченное на тщательную проработку технической документации, многократно окупается экономией средств, сокращением сроков изготовления и высоким качеством готовых деталей. Сотрудничество с опытными исполнителями и внимательный подход к подготовке технической документации обеспечивают отличный результат и долгосрочные партнерские отношения.
