Качественная заточка токарного инструмента является основой успешной металлообработки. Правильно заточенный резец обеспечивает высокое качество обработанной поверхности, увеличивает производительность и существенно продлевает срок службы инструмента. Неправильная заточка приводит к быстрому износу, ухудшению качества обработки и может стать причиной поломки дорогостоящего инструмента.
Признаками затупления являются увеличение усилия резания, ухудшение качества поверхности, изменение характера стружки и появление вибраций. При стоимости качественного токарного резца от нескольких тысяч рублей, умение правильно затачивать инструмент становится не только профессиональной необходимостью, но и экономической целесообразностью. Грамотная заточка позволяет восстановить режущие свойства инструмента при затратах в 5-10 раз меньших стоимости нового резца.
Основы теории резания и углы заточки
Понимание углов заточки является фундаментом правильной подготовки токарного инструмента. Передний угол (γ) определяет легкость резания и влияет на силу, необходимую для снятия стружки. Положительный передний угол облегчает резание, но уменьшает прочность режущей кромки. Для стали оптимальный передний угол составляет 10-20°, для чугуна — 5-15°, для цветных металлов может достигать 25-30°.
Задний угол (α) предотвращает трение задней поверхности резца о заготовку и обычно составляет 6-12°. Увеличение заднего угла снижает трение, но ослабляет режущую кромку. Угол заострения (β) определяет прочность кромки и равен 90° минус сумма переднего и заднего углов. Угол резания (δ) является результирующим и влияет на общую геометрию резания.
Вспомогательные углы не менее важны для качественной работы резца. Главный угол в плане (φ) определяет направление главной составляющей силы резания и обычно составляет 45-90°. Вспомогательный угол в плане (φ₁) влияет на качество обработанной поверхности и принимается 10-30°. Угол наклона главной режущей кромки (λ) определяет направление схода стружки и может быть положительным, отрицательным или равным нулю.
Выбор оптимальных углов представляет компромисс между остротой и прочностью режущей кромки.

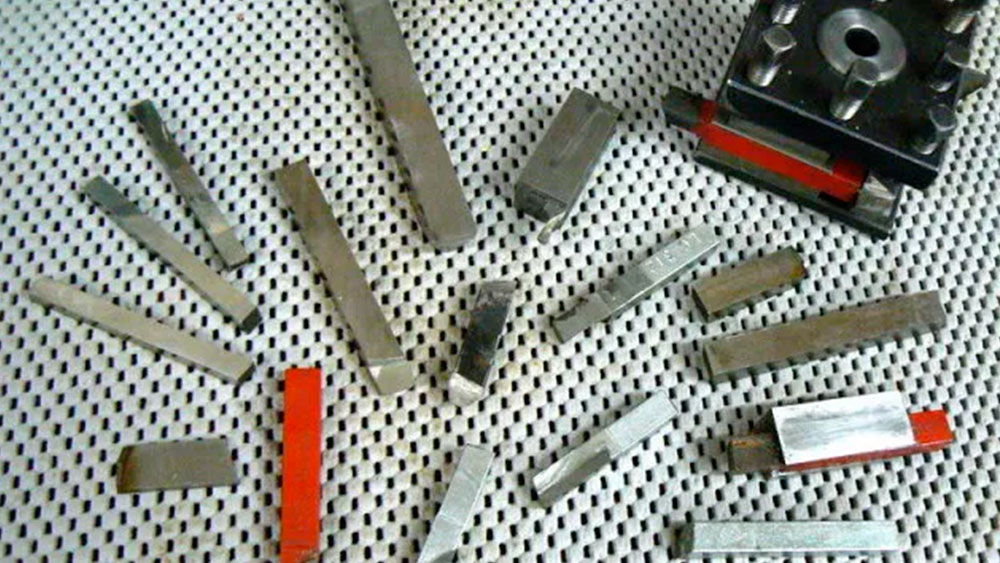

Виды токарных резцов и особенности заточки
Проходные резцы являются наиболее распространенными и требуют особого внимания при заточке. Прямые проходные резцы затачиваются с передним углом 10-15° и задним 8-10° для обработки стали. Отогнутые проходные резцы имеют изогнутую форму, что требует особой осторожности при заточке для сохранения правильной геометрии. Упорные проходные резцы предназначены для работы вблизи патрона и затачиваются с увеличенным главным углом в плане до 90°.
Подрезные резцы используются для торцевания и требуют заточки с главным углом в плане 90° и небольшим вспомогательным углом 10-15°.
Расточные резцы работают в условиях ограниченной жесткости, поэтому углы заточки должны быть компромиссными — достаточно острыми для качественного резания, но не настолько большими, чтобы вызвать вибрации. Передний угол обычно не превышает 10-12°, задний угол увеличивается до 10-12° для уменьшения трения.
Фасонные и резьбовые резцы затачиваются строго по шаблонам для сохранения требуемого профиля. Контроль профиля осуществляется специальными калибрами или проекционными приборами. Резьбовые резцы требуют особой точности углов заточки — отклонения приводят к искажению профиля резьбы.
Оборудование и инструменты для заточки

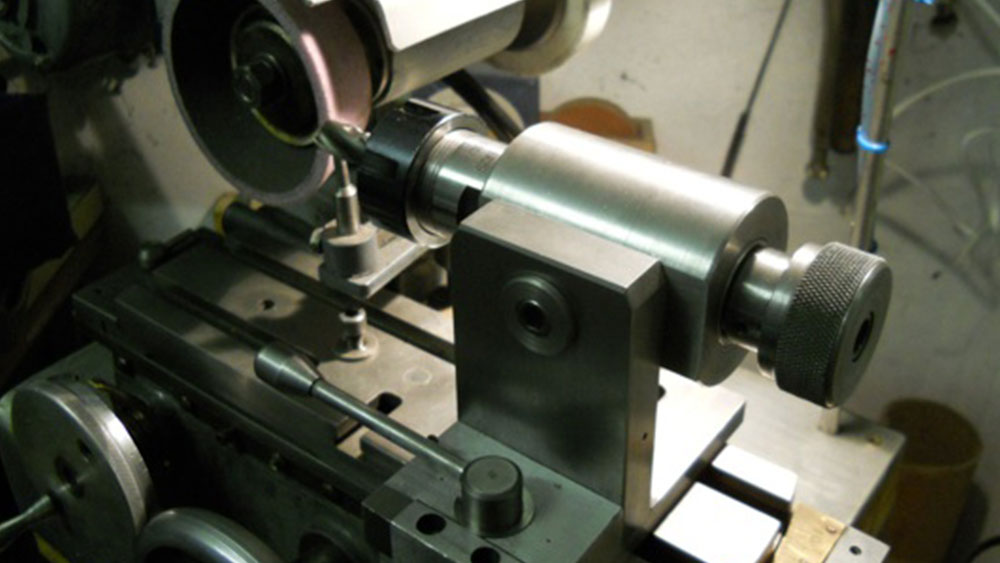

Универсально-заточные станки типа 3Е642Е обеспечивают высокую точность заточки благодаря возможности точной установки углов и надежному базированию инструмента. Специализированные станки для токарного инструмента имеют готовые настройки для различных типов резцов и обеспечивают высокую производительность заточки.

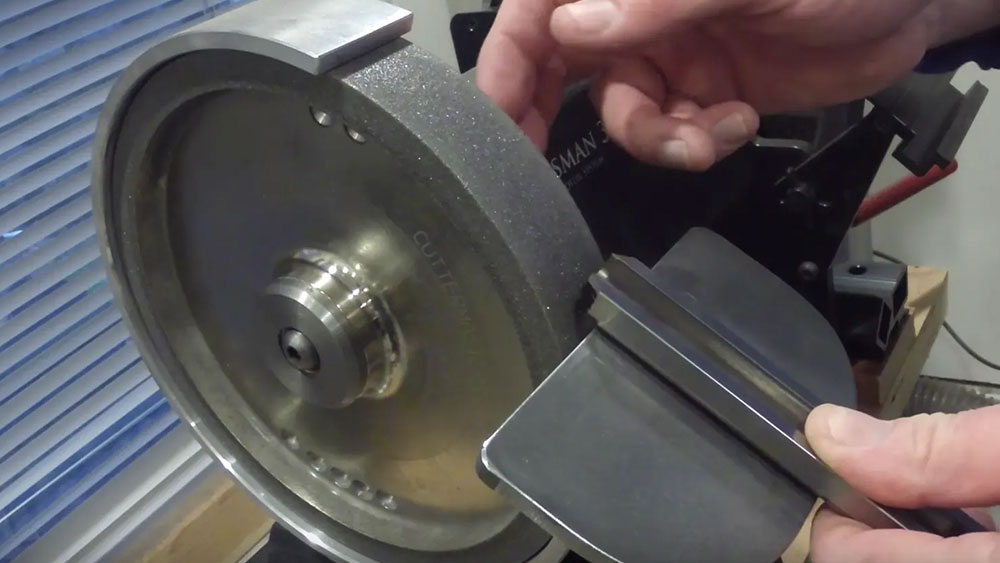

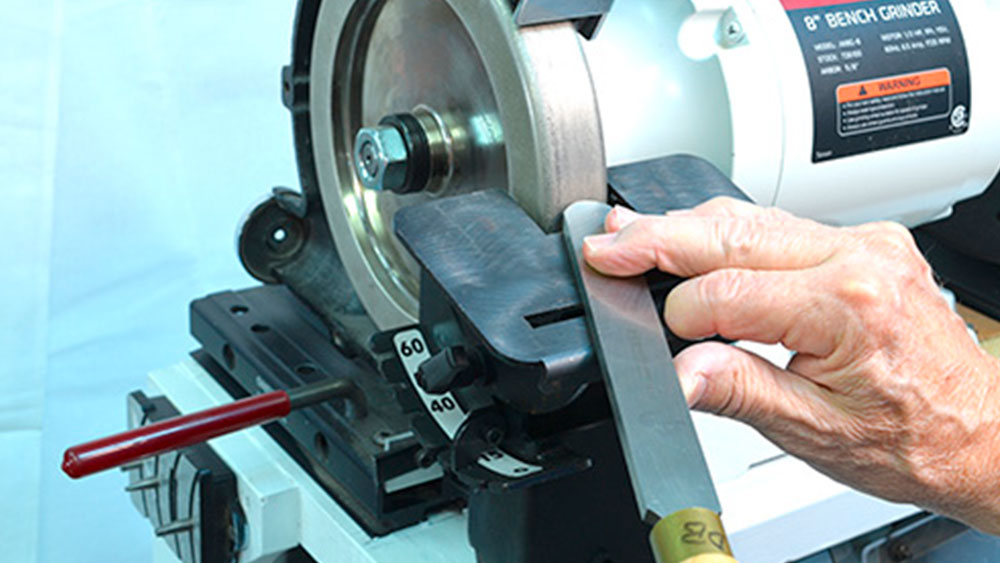

Настольные точила применяются для простых работ и правки инструмента. При их использовании особенно важно соблюдать технику безопасности и контролировать углы заточки с помощью приспособлений.
Выбор абразивного круга критически важен для качества заточки. Электрокорунд подходит для заточки углеродистых и легированных сталей, карбид кремния — для твердых сплавов и чугуна, кубический нитрид бора (CBN) — для быстрорежущих сталей и твердых сплавов. Зернистость 46-60 используется для черновой заточки, 80-120 — для чистовой обработки.
Связка круга влияет на режимы заточки и качество поверхности. Керамическая связка обеспечивает точность формы, бакелитовая — хорошее качество поверхности. Правка и балансировка кругов необходимы для предотвращения вибраций и обеспечения точности заточки.
Пошаговая технология заточки
Подготовка к заточке начинается с анализа состояния резца. Определяются виды износа — равномерный износ по задней поверхности, износ по передней поверхности, выкрашивание режущей кромки. В зависимости от характера износа планируется последовательность заточки поверхностей.
Настройка оборудования включает установку требуемых оборотов круга (обычно 25-35 м/с для электрокорунда), подготовку системы охлаждения и правку абразивного круга. Резец закрепляется в специальном приспособлении, обеспечивающем точную установку углов.
Заточка главной задней поверхности выполняется первой, поскольку этот угол наиболее критичен для работы резца. Резец устанавливается под требуемым задним углом и плавно подается к вращающемуся кругу. Движение должно быть равномерным, без рывков и остановок. Периодически резец отводится от круга для охлаждения и предотвращения прижогов.
Заточка передней поверхности требует особой осторожности, поскольку неправильные действия могут испортить геометрию резца. При необходимости формируется стружколом — специальная канавка для улучшения стружкообразования. Переход между передней и задней поверхностями должен быть плавным, без резких углов.
Заточка вспомогательной задней поверхности завершает формирование геометрии резца. Углы должны сопрягаться с главной задней поверхностью без ступенек и заусенцев. Радиус при вершине формируется легким закруглением или применением специального круга с соответствующим профилем.
Доводка и полирование выполняются мелкозернистыми кругами (зернистость 120-240) или алмазными пастами. Это обеспечивает остроту режущих кромок и снижает шероховатость заточенных поверхностей. Все заусенцы должны быть тщательно удалены.
Контроль качества заточки
Измерение углов осуществляется универсальными угломерами или специальными шаблонами. Для точных измерений применяются проекционные приборы, позволяющие контролировать углы с точностью до 15-30 минут. Все углы должны соответствовать расчетным значениям с допуском ±1-2°.
Качество заточенных поверхностей оценивается визуально и на ощупь.
Функциональная проверка выполняется пробной обработкой на станке. Правильно заточенный резец должен легко входить в металл, давать непрерывную стружку требуемого вида и обеспечивать заданную шероховатость поверхности.
Типичные ошибки при заточке
Неправильные углы заточки являются наиболее частой ошибкой. Слишком большой передний угол ослабляет режущую кромку, слишком малый — увеличивает силы резания. Неравномерность углов по длине кромки вызывает неравномерный износ и ухудшение качества обработки.
Прижоги возникают при недостаточном охлаждении или слишком большой подаче резца к кругу. Они приводят к потере твердости стали и быстрому затуплению. Волнистость поверхности является результатом биения круга или неправильной подачи.
Предотвращение ошибок достигается правильной настройкой оборудования, соблюдением технологии заточки и постоянным контролем процесса. Важно не спешить и выполнять заточку в несколько проходов с промежуточным охлаждением.
Безопасность при заточке
Работа на заточном оборудовании требует строгого соблюдения правил безопасности. Защитные очки являются обязательными — попадание искр или частиц абразива в глаза может привести к серьезным травмам. Защитная одежда должна плотно прилегать к телу, свободные части могут быть захвачены вращающимся кругом.
Респираторы или маски необходимы для защиты от абразивной пыли, особенно при заточке твердых сплавов.
Работа в перчатках категорически запрещена — они могут быть захвачены кругом и привести к тяжелым травмам.
Практические советы и секреты мастерства
Опытные заточники планируют работу, затачивая несколько резцов одного типа последовательно. Это экономит время на переналадку оборудования и повышает качество заточки за счет отработанных движений.
Ведение карточек инструмента помогает контролировать количество заточек и планировать замену резцов. Обычно резец выдерживает 8-12 заточек до полного износа.
Определение перегрева по цвету стали — важный навык заточника.
Техника работы двумя руками обеспечивает точность движений — одна рука направляет резец, другая контролирует подачу. Использование охлаждения предотвращает прижоги, но финишная заточка «набело» без СОЖ дает лучшую остроту кромки.
Заключение
Овладение навыками правильной заточки токарного инструмента является обязательным для любого токаря. Качественная заточка не только продлевает срок службы дорогостоящего инструмента, но и напрямую влияет на производительность и качество обработки. Постоянное совершенствование техники заточки, изучение новых методов и соблюдение технологической дисциплины — путь к мастерству. Помните, что безопасность при работе с абразивным оборудованием должна быть приоритетом, а качественно заточенный инструмент — гордостью настоящего профессионала.
