Токарный станок представляет собой металлорежущее оборудование, предназначенное для обработки деталей путем снятия стружки с вращающейся заготовки. В современном машиностроении токарные станки занимают ключевое место, обеспечивая производство высокоточных цилиндрических, конических и фасонных поверхностей. За последние десятилетия эта технология претерпела революционные изменения: от механических станков с ручным управлением производство перешло к высокотехнологичным CNC-системам с компьютерным управлением.
Сегодня современные токарные станки представляют собой сложные автоматизированные комплексы, способные обеспечить микронную точность и высокую производительность.

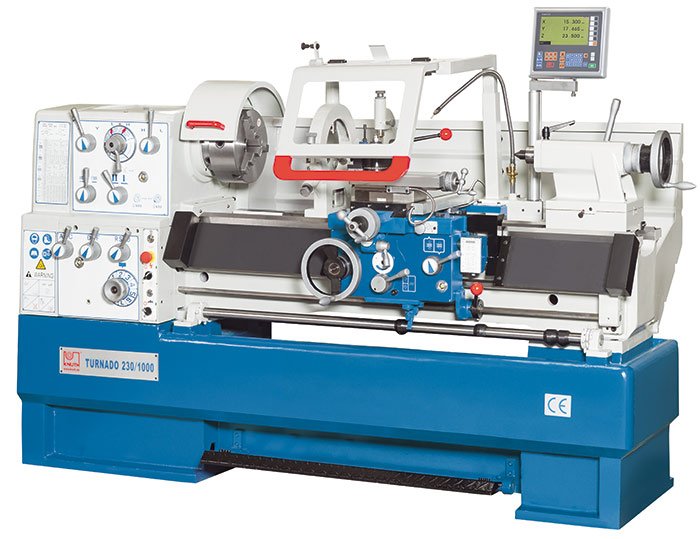

Основные компоненты современного токарного станка
Конструкция современного токарного станка базируется на нескольких ключевых элементах. Станина служит основным несущим элементом, обеспечивающим жесткость и устойчивость всей конструкции. На станине установлены направляющие, по которым перемещается суппорт с режущим инструментом. Шпиндель является одним из важнейших узлов, обеспечивающим вращение заготовки с заданной скоростью и высокой точностью. Современные шпиндели оснащаются высокоточными подшипниками и системами балансировки для минимизации вибраций.
Суппорт представляет собой сложный механизм, обеспечивающий точное позиционирование и перемещение режущего инструмента в трех координатах. В CNC-станках суппорт управляется сервоприводами с обратной связью, что гарантирует точность позиционирования до долей микрометра. Задняя бабка используется для поддержки длинных заготовок и может быть оснащена вращающимся или неподвижным центром.
Система управления современного станка включает CNC-контроллер, который представляет собой специализированный компьютер, управляющий всеми операциями станка. Сервоприводы обеспечивают точное перемещение исполнительных механизмов, а датчики обратной связи непрерывно контролируют положение и скорость движения. Вспомогательные системы включают охлаждение и смазку зоны резания, автоматическое удаление стружки, а также многоуровневые системы безопасности с защитными ограждениями и системами экстренной остановки.

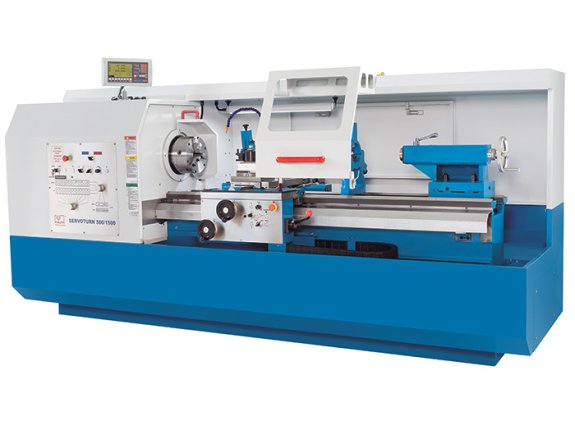

Принцип работы
Основной принцип работы токарного станка заключается во взаимодействии двух движений: главного движения резания и движения подачи. Заготовка закрепляется в патроне или между центрами и приводится во вращение вокруг собственной оси. Это вращение является главным движением резания, определяющим скорость резания материала.
Режущий инструмент, закрепленный в резцедержателе суппорта, подается к вращающейся заготовке и снимает с нее стружку заданной толщины. Движение подачи может осуществляться в продольном направлении (вдоль оси заготовки), поперечном (перпендикулярно оси) или по сложной траектории при фасонном точении.
В CNC-станках весь процесс управляется компьютерной программой, которая определяет траекторию движения инструмента, скорости подач и частоту вращения шпинделя. Система числового программного управления обеспечивает автоматическое выполнение всех операций согласно заданной программе, что гарантирует высокую точность и повторяемость результатов обработки.

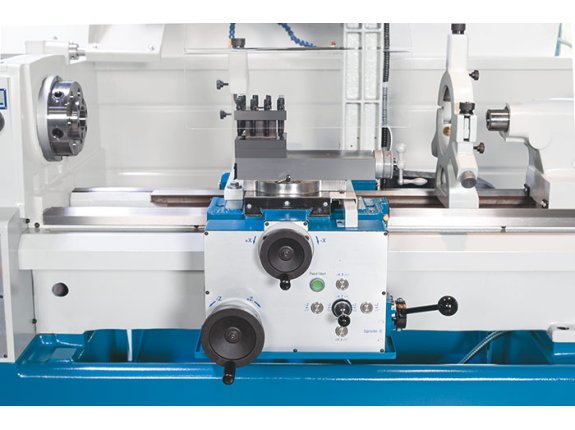

Современные технологии и особенности
Числовое программное управление (CNC) стало стандартом для современных токарных станков. Основными преимуществами CNC-технологии являются высокая точность позиционирования (до 0,001 мм), возможность обработки сложных геометрических форм и отличная повторяемость операций. Программирование может осуществляться как непосредственно на стойке станка, так и с использованием специализированных CAM-систем.
Современные токарные центры часто объединяют функции токарной и фрезерной обработки. Такие токарно-фрезерные центры оснащаются приводными инструментами и дополнительными осями, что позволяет выполнять сложную комплексную обработку без перестановки заготовки. Многошпиндельные станки обеспечивают параллельную обработку нескольких заготовок, значительно повышая производительность.
Системы автоматической смены инструмента сокращают время переналадки и позволяют использовать широкую номенклатуру режущих инструментов в рамках одной операции. Современные магазины инструментов могут содержать от 12 до 60 и более позиций.
Интеллектуальные системы мониторинга непрерывно контролируют состояние станка, включая вибрации, температуру узлов, износ инструмента и качество обработки. Эти данные используются для предиктивного обслуживания и оптимизации режимов резания. Интеграция с корпоративными сетями позволяет осуществлять удаленный мониторинг и управление производственными процессами.
Виды токарных операций
На современных токарных станках выполняется широкий спектр операций обработки. Точение наружных цилиндрических поверхностей остается основной операцией, позволяющей получать валы, оси и другие детали вращения. Растачивание обеспечивает высокоточную обработку внутренних цилиндрических поверхностей отверстий различного диаметра.
Подрезание торцов позволяет получать плоские поверхности, перпендикулярные оси вращения заготовки. Отрезание используется для разделения заготовки на части или отделения готовой детали от прутка.
Специальные операции включают нарезание резьбы различных профилей и размеров, сверление и зенкерование для создания точных отверстий, накатку для формирования рифленых поверхностей и фасонное точение для получения сложных профилей поверхностей вращения.
Преимущества современных токарных станков
Современные CNC-станки обеспечивают значительное повышение производительности благодаря высоким скоростям резания, быстрой смене инструментов и возможности работы в автоматическом режиме, включая безлюдные смены. Минимальное время переналадки между различными деталями достигается за счет быстрой смены программ и автоматической настройки параметров.

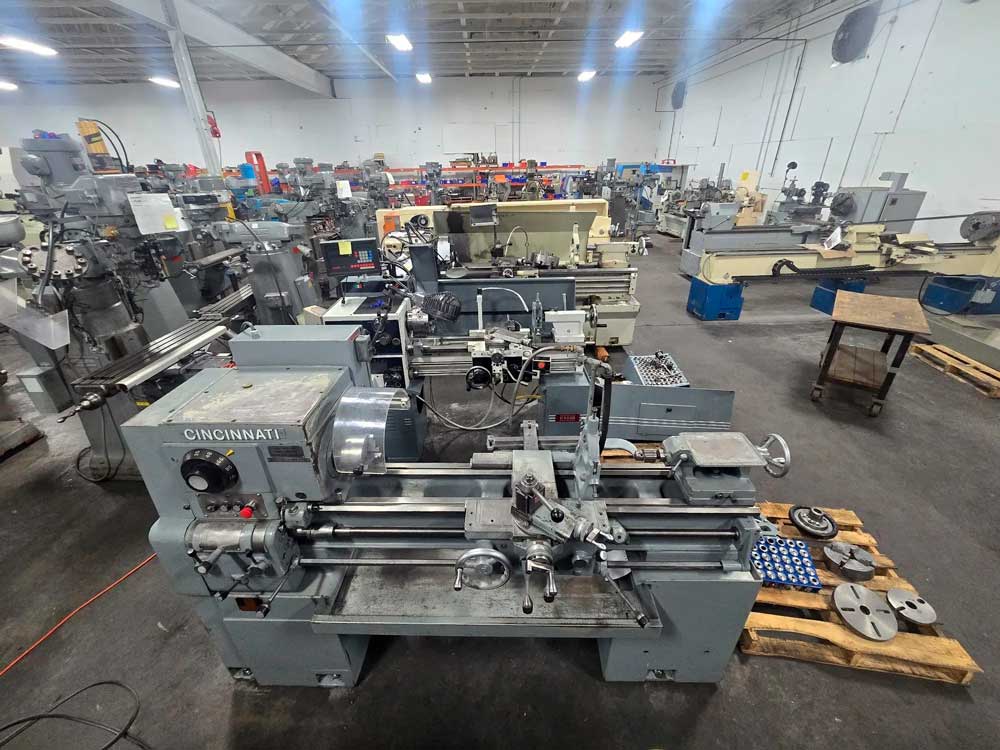

Качество и точность обработки на современных станках соответствуют высшим требованиям машиностроения. Достижимые квалитеты точности IT6-IT7 и шероховатость поверхности Ra 0,8-0,4 мкм позволяют получать детали, часто не требующие дополнительной финишной обработки.
Экономические преимущества включают существенное снижение трудозатрат, уменьшение количества брака благодаря стабильности процесса, оптимальное использование дорогостоящих материалов и режущих инструментов за счет точного контроля режимов обработки.
Заключение
Современный токарный станок представляет собой высокотехнологичный комплекс, основанный на принципах точного позиционирования, автоматизированного управления и интеллектуального мониторинга процессов. Интеграция CNC-технологий, систем обратной связи и современных приводов обеспечивает непревзойденную точность и производительность обработки.
В эпоху Industry 4.0 токарные станки становятся частью умных производственных систем, интегрированных с искусственным интеллектом и Интернетом вещей. Понимание принципов работы этого оборудования остается критически важным для инженеров, технологов и операторов, обеспечивающих эффективное функционирование современного машиностроительного производства.
